外墙保温系统面层裂缝如何控制_上海花绒节能科技有限公司

硅炭白内保温材料厂家联系电话
新型节能保温材料

新闻中心

News information

工程案例图

Project Case

  • 硅炭白内墙保温防护材料装饰
  • 硅炭白材料家庭装修效果
  • 家庭小户型硅炭白材料的应用
  • 内墙防护保温材料装修住宅效
  • 酒店内墙防护材料使用
外墙外保温系统 当前位置:硅炭白 > 新闻中心 > 外墙外保温系统 > 外墙保温系统面层裂缝如何控制

外墙保温系统面层裂缝如何控制

文章来源:银通上海办事处花绒科技    关键词:外墙保温系统    发布时间:2017-09-08

  外墙保温系统面层裂缝的控制可以从下面几个方面去注意。
  一、优先选用抗裂性能好的外保温系统
  外保温系统有利于建筑物建立一个更加合理的温度场。使用外保温,内部的砖墙或混凝土墙等结构受到保护,使保温层以里的主体结构冬天温度提升,湿度减少,温度变化较为平缓。

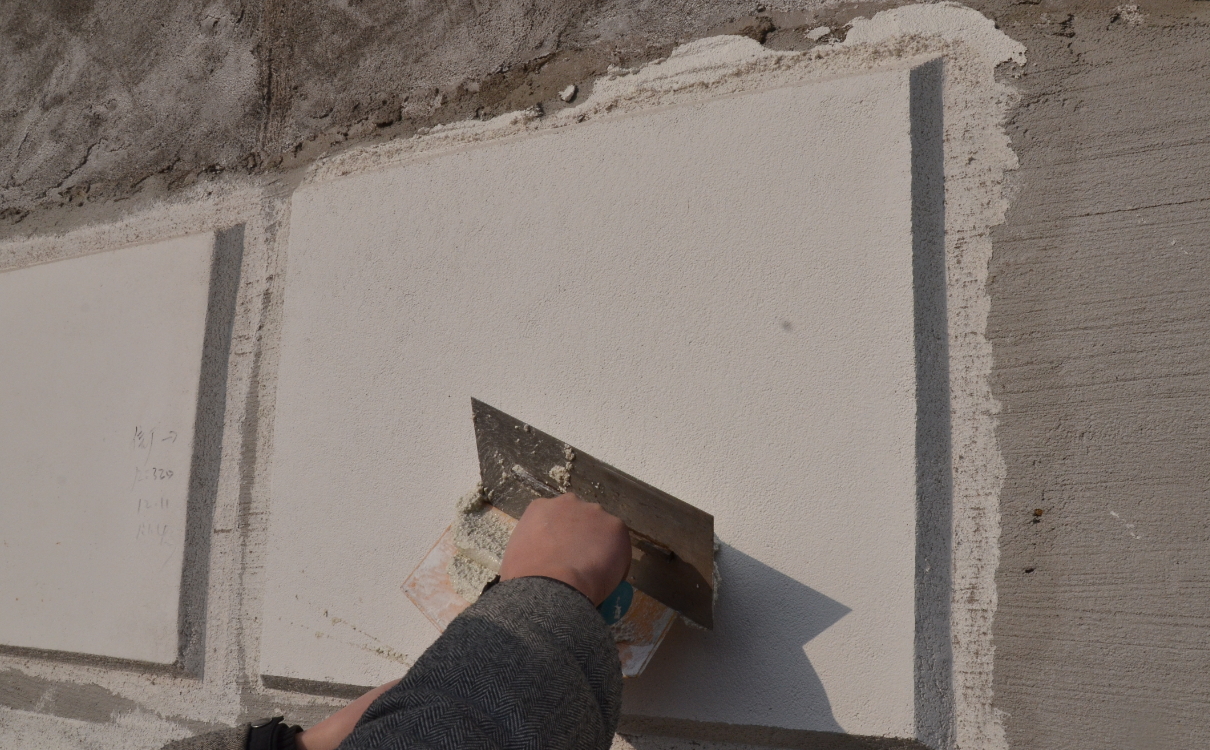

外墙保温系统面层图
(图:外墙保温系统面层图)
  夏天结构温度稳定性增加,墙体结构热应力降低,从而主体墙产生裂缝、变形、破损的几率大为减小,建筑寿命得以大大延长。同于祼露的结构如混凝土排水挑檐、女儿墙等与保温后的结构墙体温度环境不同易引起破坏,所以完善的外保温应是对结构的骨架彻底包覆。
  这样雨、融、雪、冻、干、湿等对主体墙的影响也会大大减轻。所以,外保温系统对主体结构的保护、预防裂缝的发生优于内保温系统,更优于内、外保温混合办法。
  二、一般水泥砂浆不应作为保温系统表面的找平层及保护层材料
  在保温层的表面采用一般水泥砂浆不符合柔性渐变、逐层释放应力的抗裂技术路线。用它作为保温层的找平层或保护层,极易产生裂缝,厚度愈厚愈严重。
  由于一般水泥砂浆不单自身易产生种种收缩裂缝,同时因为柔韧性较差而无法适应自身温差变形及相邻温度变形而产生的应力,而一般水泥砂浆的抗拉强度又显然不足,变形能量的集中释放极易变成裂缝。
  三、坚持逐层渐变、柔性释放应力的抗裂技术路线
  急剧变化的温差产生的热应力集中发生在外保温外表面,处理外保温裂缝应遵循给温度应力、变形能量释放的原则。
  使用“逐层渐变、柔性释放应力的抗裂技术理念的构造设计重点是:保温系统各相邻构造层性能、弹性模量变化指标相匹配、逐层渐变,抗裂砂浆应保证一定的柔韧性以便释放变形应力。
  同时,在抗裂防护层中使用软配筋和多种纤维改变应力传递方向,预防种种变形应力集中发生的可能。
  涂料饰面时,理想的模式应为从抗裂砂浆层--腻子层--涂料层的柔韧变形性逐渐增大;面砖饰面时,应使用具备柔性的粘结胶和勾缝胶。
  四、使用无空腔或小空腔构造提升系统的稳定性
  风荷载是长期作用于建筑物外保渐隔热层的破坏力量之一。风荷载的大小主要与近地风的性质、风速、风向相关,与建筑物所在地的地貌及外围环境相关,同时也与建筑物本身的高度、形状相关。
  因为风荷载对建筑物的破坏力与建筑物的高度成正比例变化,高层建筑要比多层建筑承受更大的风荷载,因而高层建筑外保温要考虑风压、特别要考虑负风压对保温层影响。
  工程结构偏差会导致保温空腔大小不一,当保墙面局部所受负风压较大时,空腔内的气体膨胀,从而造成对保温层的疲劳破坏。所以风荷载往往是造成有空腔保温墙面开裂的因素之一。
  使用无空腔构造可以提升系统稳定性,提升系统抗风荷载和重力的能力。无空腔构造办法使得外保温系统具备抗风压能力强、系统整体性好、应力传递稳定、安全性好等优势。
  高层建筑使用外保温方案的风压安全系数应大于5。在高层建筑工程做外保温,应充分重视风荷载对外保温的破坏作用,应尽量地提升粘结面积,使用无空腔构造,以满足抗风压破坏的要求。
  使用无空腔构造系统还可以有用地传递外保温面层荷重引发的应力,保持系统的稳定性。跟着建筑节能标准的提升,保温层的厚度会不断增加,因为面层荷重引发的力矩和剪应力也不断大大增加,无空腔构造系统有利于力的传递和释放。
  五、所有外保温系统应经过大型耐候性试验证
  在外保温工程中,外保温材料面层的防护层材料及饰面层材料要长期经期经受冷热、温湿、冻融等气候变化,所以为了验证外保温系统的稳定性及采用寿命,最好的方法就是进行耐候性试验。
  如:挤塑聚苯板外保温的应用开裂现象比较通常,对该类外保温系统应增加系统材料性能研究及材料匹配性研究,使其构造满足抗裂的基本原则,并经耐候性等大型系统试验验证后再进入市场,以利于推广、降低损失。
  、防护层的抗裂能力是控制裂缝的重要工序
  置于保温层外的防护层的抗裂能力,对外保温系统的抗裂性至关重要,实践证明传统的水泥砂浆抹在保温层上,不可以处理抗裂问题,必须使用专用的抗裂砂浆并辅以合理的加强网。
  种种系统办法均雨具发重视防护层的抗裂性,根据国外及国内的经验,应规定抗裂砂浆的压折比小于3;还有在砂浆中加入适量的纤维对控制裂缝的产生是十分有用的。使用多种纤维复合配制的抗裂技术,能够更好地吸收受外界自然条件影响产生的膨胀、收缩变形,并均匀地将温差变形应力向周围分散,从而有用地预防裂张缝的产生。
  正确的办法应是将使用由抗碱玻纤编织的经耐涂塑的玻纤网布铺贴在柔韧性良好(压折比<=3)的抹面砂浆中,并挨近面层一边。抹面砂浆的柔韧极限拉伸变形应大于最不利情况下的自身变形(干缩变形、化学变形、温度变形)及基层变形之和,从而保证改护层抗裂性要求。
  如外饰面是面砖,在水泥抗裂砂浆中也可以加入钢丝网片,可是应对钢丝网的丝径、孔距经过试验来确定,面砖的短边应至少覆盖在两个以上网孔上,钢丝网应使用防腐(锈)好的热镀锌钢丝网。
  七、外墙保温系统应尽可能选择涂料外饰面

以上部分内容整理自互联网如有侵权请及时联系我们进行删除,谢谢。

【外墙保温系统】相关文章推荐:

外墙涂料外墙保温系统的选材要求
聚苯板外墙保温系统简介
外墙保温系统有哪些以及优缺点
外墙保温系统质量的判断
外墙保温系统的构成和指标
外墙保温系统老化的原因
外墙保温系统应尽量选择涂料外饰面
外墙保温系统可以加固主墙体?
外墙保温系统的总体要求是什么
