YT无机活性墙体保温材料介绍_上海花绒节能科技有限公司

硅炭白内保温材料厂家联系电话
新型节能保温材料

新闻中心

News information

工程案例图

Project Case

  • 硅炭白内墙保温防护材料装饰
  • 硅炭白材料家庭装修效果
  • 家庭小户型硅炭白材料的应用
  • 内墙防护保温材料装修住宅效
  • 酒店内墙防护材料使用
行业新闻 当前位置:主页 > 新闻中心 > 行业新闻 > YT无机活性墙体保温材料介绍

YT无机活性墙体保温材料介绍

文章来源:银通上海办事处花绒科技    关键词:yt保温材料    发布时间:2017-09-08

YT无机活性墙体保温材料介绍
  一、技术原理
  1、国际领先的无机粘接技术
  2、固化技术和改性技术
  3、材质相融性原理
  4、材质柔性渐变原理
  二、产品构成
  YT无机墙体材料以天然优质耐高温轻质材料为骨料,天然植物蛋白纤维,优化组合多种无机改性材料和固化材料,经过工厂化生产配制,真正给客户提供一个单组分的、完整的产品并具有保温、隔热、防火、抗水、轻质、隔音、抗开裂、抗空鼓、抗脱落、使用寿命同墙体等各种性能融为一体的A级不燃绿色环保墙体保温隔热节能材料,冬季可提高室内温度6-10℃,夏季可降低室内温度6-8℃。满足国家50%-65%的节能要求。

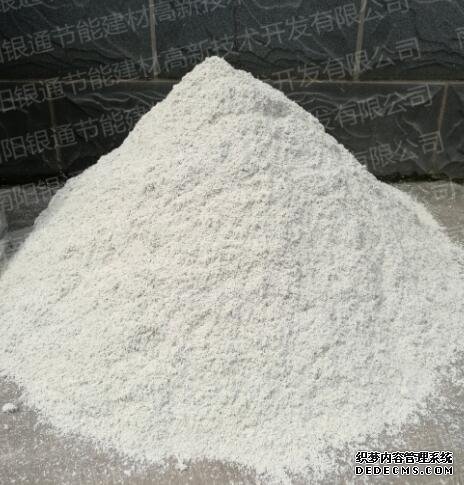

YT无机活性墙体保温材料产品图
(图:YT无机活性墙体保温材料产品图)
  三、系统构造
  A级不燃YT无机活性墙体隔热保温绿色节能系统属无网隔热保温系统,是YTA级不燃绿色节能产品直接用于各类基层墙体,不需加设网格布、不需做抗裂砂浆等材料和工序,并在保温层上直接做涂料饰面和面砖饰面,达到粘结牢固、不开裂、不渗水、使用寿命与墙体一致的起保温隔热节能和装饰作用的构造系统。
  四、性能特点
  1、隔热节能
  A级不燃YT无机活性墙体隔热保温绿色节能材料,导热系数小,蓄热系数大,粘结强度高,用于建筑隔热保温,既节能环保又安全适用。
  2、A级不燃
  YT无机活性墙体隔热保温绿色节能材料属A级不燃保温材料,安全性能非常高。完全达到公安部与住房和城乡建设部联合下发的公通字[2009]46号及[2011]65号文件所规定的保温材料A级防火标准。YT保温层与基层墙面粘结牢固,抗开裂、抗空鼓、抗脱落,抗风压、抗冲击、耐候性能佳。墙体不会因为夏季高温膨胀而产生开裂、空鼓现象;也不会因为冬季寒冷收缩受应力影响而产生开裂、脱落现象。
  3、施工快捷
  YT无机活性墙体隔热保温绿色节能材料是工厂化生产的单组份成品。袋装运置工地,不需添加任何物品,只需加水搅拌3-5分钟均匀后,便可直接用于各种墙体,不需加设网格布或钢丝网、更不需做抗裂砂浆或抹面砂浆,一次性可以达到抹平、抹白、保温、隔热的效果,更可替代常用的抹水泥砂浆。工人施工快,工费低,施工工期比任何其它保温系统缩短一半以上甚至三分之二的时间,降低成本开支、提高综合收益。
  4、抗裂耐候
  YT无机活性绿色节能墙体隔热保温系统,经过多年研发,突破了墙体隔热保温材料容易渗水和开裂的技术难题。
  不但解决了墙体保温材料的开裂问题,而且完全解决了传统墙体材料常见的龟裂问题,使用寿命同墙体一致:经耐候性实验,即经过80次高温-淋水循环和30次加热-冷冻循环后,未出现饰面层起泡、空鼓和脱落现象,未产生渗水裂缝,抗冲击性能达到10J,饰面砖粘接强度为0.61Mpa,产品性能优于国家标准。
  5、环保舒适
  YT无机活性墙体隔热保温系统精选无味、无污染的天然绿色环保优质无机材料。保温层具有一定的透气性、相变性和蓄热性,人居其中,冬季不会产生闷气感,夏季不会产生烘烤感,房屋通过保温隔热达到“冬暖夏凉、绿色健康、舒适宜人“
  6、性价优越
  YT无机活性墙体隔热保温绿色节能系统是以“高舒适度,低能耗,低成本、适用技术“为核心的建筑节能技术体系,体现了国际先进的科技开发理念。与传统有机保温系统及无机保温砂浆相比,创新和发展了墙体保温材料的替代性,同时,综合成本可节约10-30%,体现出优越性价比。
  五、施工方法
  1、施工准备
  基层墙体经过工程验收达到质量标准,施工前应将基层墙面的灰尘、污垢、油渍等清洗干净表面达到平整。
  2、施工要点
  A:无机活性墙体保温隔热材料A级不燃绿色节能产品配置按照产品与水重量比1.5:1的比例,搅拌机搅拌后放置5-15分钟达到适宜操作即可。
  B:无机保温材料A级不燃绿色节能产品使用先用清水将基面墙面的灰尘和油污处理干净并达到适度湿润后,将搅拌好的直接批抹于基层墙体上或已施工过的水泥砂浆面上。
  第一遍均匀密实将墙体覆盖,厚度在10mm左右,当第一遍材料的含水率大约在50%时,可进行第二遍批抹,批抹厚度掌握在10-20mm之间。达到粘结牢固、不空鼓、不开裂。
  一般施工厚度在20mm内可一次性批抹完成,厚度在30mm内可二次批抹完成,也可做内外复合施工,既可省掉内外粉刷水泥砂浆的材料成本费用和人工费,又可节省施工工期,达到一举多得。初凝时间为2小时左右,全部工序当天完成,七天后便可粘贴面砖,十天后便可做涂料饰面。
  若基层墙体为混凝土剪力墙时,使用需提前一天做常规界面砂浆甩浆处理,建议剪力面接逢处挂网(玻纤网或镀锌钢丝网),以缓解基层墙体材料因澎胀收缩系数不同而出现问题。
  六、施工流程
  外墙外保温或外墙内保温涂料饰面和面砖饰面工艺流程:基层处理(混凝土等光面墙体需使用常规界面砂浆)→套方、吊垂直、弹控制线、冲筋、做口、复验→批抹产品→弹分格线、开分格槽、嵌贴滴水槽→涂料(面砖)饰面。
  七、质量检验
  基层墙体及保温层施工达到相关标准要求,各构造层之间必须粘结牢固、无脱层、无空鼓、无裂缝等现象。
  南阳银通节能建材高新技术开发有限公司(以下简称南阳银通公司)始于1998年,成立于2000年,专注于节能建材的研发、生产和销售,以“绿色、节能、环保、安全、适用”为方针,以“YT无机活性墙体保温隔热系统”为代表性产品,形成了对建筑墙体保温、隔热、防火、防水、抗裂、透气、抹平、抹白、隔音等多种实用功效,是国内新型节能建筑保温材料研发生产销售为一体的代表性企业。
  银通上海办花绒科技期待与您合作,公司电话:021-51950033公司地址:上海市杨浦区国定东路275号8号楼1311室

【yt保温材料】相关文章推荐:

YT墙体保温材料多层和高层建筑施工注意事项
羊驼yt无机保温材料保温隔热效果
花绒yt无机活性墙体隔热保温材料是什么
YT无机活性外墙保温材料施工流程
YT保温材料介绍
花绒YT无机保温材料施工方法
上海花绒YT墙体隔热保温材料应用范围是什么
花绒yt无网系统与其他保温系统施工工艺的比较
