建筑保温板空鼓开裂脱落原因分析_上海花绒节能科技有限公司

硅炭白内保温材料厂家联系电话
新型节能保温材料

新闻中心

News information

工程案例图

Project Case

  • 硅炭白内墙保温防护材料装饰
  • 硅炭白材料家庭装修效果
  • 家庭小户型硅炭白材料的应用
  • 内墙防护保温材料装修住宅效
  • 酒店内墙防护材料使用
行业新闻 当前位置:硅炭白 > 新闻中心 > 行业新闻 > 建筑保温板空鼓开裂脱落原因分析

建筑保温板空鼓开裂脱落原因分析

文章来源:银通上海办事处花绒科技    关键词:建筑保温材料    发布时间:2017-09-08

  建筑保温板空鼓开裂脱落原因分析
  粘结层是整个保温体系的基础,若粘结层脱落,将导致整个保温体系及饰面层脱落,其原因有:
  1、因粘结胶浆配比不当造成保温板脱落。
  2、基层平整度不好而又未作找平处理。
  3、粘结面积过小,未达到30%的基本粘结面积要求。
  4、粘结剂自身性能不过关。

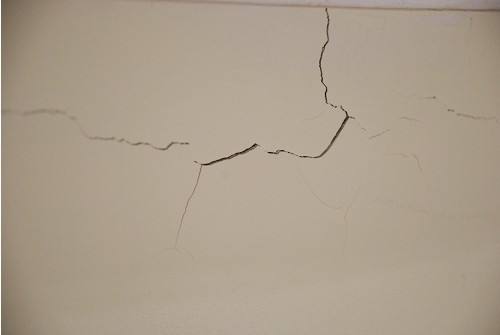

建筑保温材料保温板开裂
(图:建筑保温材料保温板开裂)
  墙面冬季反水结露的病因
  1、设计方案不完善,保温层局部存在热桥现象。
  2、施工质量控制不严,保温板因切割质量或其他原因造成板间缝隙过大,用胶浆填塞后形成局部热桥现象(板间缝隙应使用保温板条填塞)。
  保护层(抹灰层)空鼓的成因
  1、粘贴网格布时未作底层胶浆,而是采用“隔墙打牛”的方式,把网格布挂于保温层上隔网抹粘结胶,这种做法必须严格禁止。
  2、粘结胶浆(护面胶浆)的配比不当。
  3、为降低施工成本和简化操作,面层采用普通水泥砂浆处理,因与底层胶浆收缩不一致产生空鼓。这种面层处理方法监理应严格禁止。
  4、板缝间隙过大而又未作填塞处理。
  保温板虚贴空鼓的成因
  1、保温层粘贴方法不正确,整个板面不是整体同步向墙面靠拢,而是一端过分受力、受压,待安装就位后就会因板面局部回弹形成板面粘贴不实、空点及虚贴空鼓缺陷。
  2、基层墙面平整度不好。
  3、胶浆太稀,因流挂而导致空点、虚贴。
  墙面保护层(抹灰层)裂缝的成因
  保护层裂缝是外保温技术中一个极难解决的通病,产生的原因很多:
  1、胶粘剂的柔性指标不够,延伸率小,使面层胶浆的抗变形能力降低。
  2、胶浆中水泥比例偏大、标号过高,导致砂浆早期收缩过大过快。
  3、胶浆拌和不均匀,因收缩不一致产生应力。
  4、因砂子细度模数过细、含泥量过高而引起。
  5、保护层胶浆的吸水率过高,冬季冻胀引起裂缝。
  6、网格布没有搭接或搭接长度不够,砂浆在搭接处形成无约束裂缝。
  7、网格布过于靠近内侧,起不到应有的约束与分散作用(一般网格布只能对其外侧5mm范围内的砂浆起增强作用)。
  8、在转角处、保温层截止部位、门窗洞口等易产生应力集中的部位未增设加强网,从而引起变形裂缝。
  9、网格布的铺设方法不规范(网格布涂敷量要求大于20)。
  10、网格布的网眼太大或太小,强度性能达不到规定要求。
  11、聚苯板板面铺设不平整,因抹灰厚度不均匀而引起裂缝。
  12、苯板间的缝隙错误地使用粘结剂填塞引起裂缝。
  13、刚抹完的面层受太阳暴晒失水过快,抹面后未及时喷水养护或养护时间太短。
  14、苯板的存放期太短(存放期应42d)。
  15、保温体系统未设伸缩缝,因应力作用导致系统的变形。
  16、管线穿墙部位处理不当,未做好防水处理引起裂缝。
  南阳银通的YT无机活性墙体隔热保温材料属单组份产品,不需要配比添加其他任何材料,只需加水搅拌均匀即可,且独创的无网保温系统,省去了网格布、铆钉,更省去了抗裂砂浆、抹面砂浆,膨胀系数与墙体一直,故而银通YT保温完全可以达到抗水、抗裂、抗空鼓!

以上部分内容整理自互联网如有侵权请及时联系我们进行删除,谢谢。

【建筑保温材料】相关文章推荐:

“融合与发展”彰显绿色建筑建材博览会品牌
可燃保温材料致建筑频繁失火
建筑保温材料网格布的介绍和粘贴方法
建筑保温材料的规定需考虑市场导向作用
严查建筑保温材料违规使用
建筑保温材料配发消防身份证
建筑保温材料阻火的概念
保温材料与建筑保温材料的区别
石墨聚苯板建筑保温材料施工方案
小区改造必须使用不燃性建筑保温材料
