建筑墙体保温材料抹灰开裂的原因有哪些_上海花绒节能科技有限公司

硅炭白内保温材料厂家联系电话
新型节能保温材料

新闻中心

News information

工程案例图

Project Case

  • 硅炭白内墙保温防护材料装饰
  • 硅炭白材料家庭装修效果
  • 家庭小户型硅炭白材料的应用
  • 内墙防护保温材料装修住宅效
  • 酒店内墙防护材料使用
公司新闻 当前位置:硅炭白 > 新闻中心 > 公司新闻 > 建筑墙体保温材料抹灰开裂的原因有哪些

建筑墙体保温材料抹灰开裂的原因有哪些

文章来源:银通上海办事处花绒科技    关键词:墙体保温材料    发布时间:2017-09-07

  建筑墙体保温材料抹灰开裂是外墙外保温工程常见的常见质量缺陷那么引起保温抹灰层产生裂缝的原因有哪些呢?
  (1)保温抹灰层即保温材料及其增强抹灰保护层,其产生裂纹原因有多种,主要有抹灰层自重、温差变化、线性膨胀系数不同和抹灰层开始凝固变硬而产生收缩引起的位移和应力。
  从抗裂保护层受热应力的因素来看,保温材料与抗裂砂浆的导热系数相差甚大时,由于保温材料的保温隔热层热阻很大,从而使保护层的热量不易通过传导扩散,当受到太阳直射时,热量积聚在抗裂砂浆层,使其表面达到高温,当突然降雨时,会使其表面迅速降温,如此温差变化以及受昼夜和季节气温的影响而使抹灰层产生裂纹。另外,当聚苯板的温度超过70℃时,聚苯板会产生不可逆热收缩变形,造成较为严重的开裂变形,这种情况在高温地区更为明显。

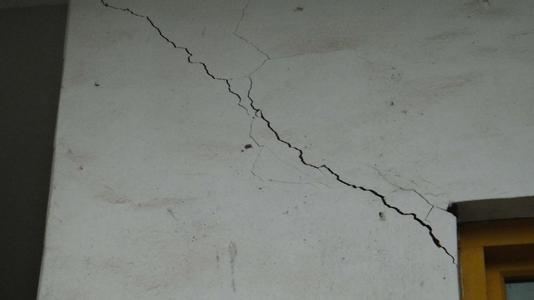

墙体保温材料开裂
(图:墙体保温材料开裂)
  刚做完抹灰层后受雨淋湿,抹灰层的含水量很快达到饱和状态,当受到强烈阳光照射后,抹灰层会很快干燥而产生收缩裂纹。
  因室外综合温度造成的位移,在抹灰层内温度波动几乎完全取决于室外空气温度、垂直面上的太阳辐射强度、抹灰层外表面材料的太阳辐射吸收系数及其外表面换热系数。综合温度呈年和日变化,此值越高,抹灰层内产生的热应力位移越大。产生裂纹的可能性也越大。
  本文由新型墙体材料无网保温系统花绒科技无机活性墙体隔热保温系统提供,花绒科技无机活性保温材料不需要网格布、铆钉,更不需要抗裂砂浆、抹面砂浆,抗水、抗裂、抗空鼓,且A1级不燃。
  就太阳辐射及环境温度变化的影响而言,由于保温层上的抗裂防护层厚度只有3~20mm,且保温材料具有较大的热阻,在热量相同的条件下,外保温抗裂保护层温度变化速度,比无保温情况下主体外墙温度变化速度高8~30。
  在保温层与其他材料的材质变换处,因保温层与其他材料的材质密度相差过大,决定材质间的弹性模量和线性膨胀系数不同,在温度应力作用下的变形也不同,易在这些部位产生面层裂缝。
  (2)保温抹灰层出现裂纹后,雨水易渗入墙体内部,但排出水分很难,会严重降低保温及气密性能,水分侵入到保温层体系内,因冻胀作用而导致体系出现裂纹、破坏。
  (3)抹灰层的极限抗拉强度相当低,不可阻止因拉伸应力而产生的裂纹。
  (4)在外保温工程的施工中,用普通型的玻纤网布来代替耐碱玻纤网布时,当普通型玻纤网布压入水泥浆抹面层中,在水与碱的共同作用下,使普通玻纤网布产生碱腐蚀,过早失去增强效果。
  (5)薄抹面层抹的过厚,造成横向拉应力超过玻纤网抗拉强度而导致抹面层开裂。
  (6)门窗洞口网布搭接宽度不够、干搭,在角部未加网格增强层或保温板采用了拼装方式粘贴,致使系统沉降出现裂纹。
以上部分内容整理自互联网如有侵权请及时联系我们进行删除,谢谢。

【墙体保温材料】相关文章推荐:

银通花绒无机活性墙体保温材料验证报告
无机活性墙体保温材料的质量标准和注意事项
国内常用的三种墙体保温形式
墙体保温隔热材料保温和隔热的区别
不合格墙体保温材料厂被查封
墙体保温材料行业力争创新
墙体保温材料大多还是易燃材质
酒店大火墙体保温材料再惹祸
低价劣质墙体保温材料使用曝光
墙体保温材料在严寒地区使用报告
